Дробеструйная обработка

Набор ОШС-ДС (вид обработки ДРОБЕСТРУЙНАЯ)

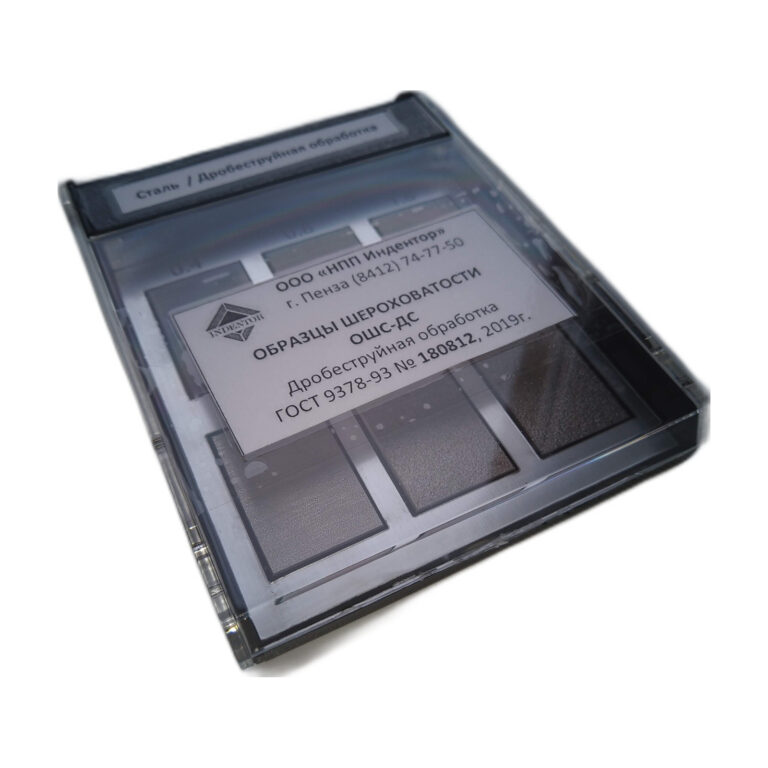

Представляет собой пластиковый футляр, в котором размещены несколько металлических пластинок, над каждой ячейкой с образцом указана его шероховатость. Стандартный диапазон шероховатости для «дробеструйной обработки» (Ra 0,4…12,5 мкм) включает в себя пластинки: Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм (всего 6 шт. образцов). Есть так же наборы, которые включат в себя пластинки, изготовленные на шероховатость Rz, например, диапазон Rz 10…120 мкм включает в себя пластинки Rz 10; 20; 40; 60; 80; 120 мкм.

Возможно изготовление образцов на нестандартный ряд шероховатости.

Данные пластинки (образцы шероховатости поверхности) изготавливаются на нашем предприятии непосредственно на металлообрабатывающих станках и точно воспроизводят поверхность в соответствии с требуемым видом обработки.

Образцы шероховатости «дробеструйная обработка» имеют плоскую форму. При помощи ОШС в зависимости от имеющихся у заказчика задач, шероховатость может оцениваться по одному из параметров: по Ra или по Rz
Ra – это среднее арифметическое отклонение профиля
Rz – это высота неровностей профиля по десяти точкам
Условное обозначение набора образцов шероховатости сравнения должно содержать номинальное значение параметра шероховатости (диапазон и значение шероховатости каждой пластинки в наборе в микрометрах по Ra или по Rz), указание способа обработки (дробеструйная обработка ОШС-ДС), обозначение стандарта по которому изготовлены образцы (ГОСТ 9378-93) и указание материала, из которого должен быть изготовлен набор (сталь, алюминий, латунь, медь, титан, чугун).
Образцы укомплектованы паспортом изделия с отметкой ОТК, где указаны условия эксплуатации и хранения. Возможна комплектация наборов 4-мя образцами, а так же поставка отдельных образцов в индивидуальных футлярах.
