Шлифование ШЦ

Вид обработки выбран. Уточните материал и диапазон шероховатости.

Найдено 66 · показано 25
ФотоМаркировка и состав набораМатериалДиапазонЦенаКорзина
Набор ОШС-ШЦ 0,05…1,6 сталь Набор ОШС-ШЦ 0,05…1,6 стальoshs-shc-00516-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6 мкм
 Сталь0,05...1,6 16185 ₽
Набор ОШС-ШЦ 0,05…3,2 сталь Набор ОШС-ШЦ 0,05…3,2 стальoshs-shc-00532-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Сталь0,05…3,2 18883 ₽
Набор ОШС-ШЦ 0,05…6,3 сталь Набор ОШС-ШЦ 0,05…6,3 стальoshs-shc-00563-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,3 мкм
 Сталь0,05…6,3 21580 ₽
Набор ОШС-ШЦ 0,08…0,4 сталь Набор ОШС-ШЦ 0,08…0,4 стальoshs-shc-00804-stal
В наборе: Ra 0,08; 0,1; 0,16; 0,2; 0,32; 0,4 мкм
 Сталь0,08…0,4 16185 ₽
Набор ОШС-ШЦ 0,08…0,4 алюминий Набор ОШС-ШЦ 0,08…0,4 алюминийoshs-shc-00804-alyuminiy
В наборе: Ra 0,08; 0,1; 0,16; 0,2; 0,32; 0,4 мкм
 Алюминий0,08…0,4 25896 ₽
Набор ОШС-ШЦ 0,08…0,4 латунь Набор ОШС-ШЦ 0,08…0,4 латуньoshs-shc-00804-latun
В наборе: Ra 0,08; 0,1; 0,16; 0,2; 0,32; 0,4 мкм
 Латунь0,08…0,4 25896 ₽
Набор ОШС-ШЦ 0,08…0,4 медь Набор ОШС-ШЦ 0,08…0,4 медьoshs-shc-00804-med
В наборе: Ra 0,08; 0,1; 0,16; 0,2; 0,32; 0,4 мкм
 Медь0,08…0,4 49202 ₽
Набор ОШС-ШЦ 0,08…2,5 сталь Набор ОШС-ШЦ 0,08…2,5 стальoshs-shc-00825-stal
В наборе: Ra 0,08; 0,16; 0,32; 0,63; 1,25; 2,5 мкм
 Сталь0,08…2,5 16185 ₽
Набор ОШС-ШЦ 0,08…2,5 алюминий Набор ОШС-ШЦ 0,08…2,5 алюминийoshs-shc-00825-alyuminiy
В наборе: Ra 0,08; 0,16; 0,32; 0,63; 1,25; 2,5 мкм
 Алюминий0,08…2,5 25896 ₽
Набор ОШС-ШЦ 0,08…2,5 латунь Набор ОШС-ШЦ 0,08…2,5 латуньoshs-shc-00825-latun
В наборе: Ra 0,08; 0,16; 0,32; 0,63; 1,25; 2,5 мкм
 Латунь0,08…2,5 25896 ₽
Набор ОШС-ШЦ 0,08…2,5 медь Набор ОШС-ШЦ 0,08…2,5 медьoshs-shc-00825-med
В наборе: Ra 0,08; 0,16; 0,32; 0,63; 1,25; 2,5 мкм
 Медь0,08…2,5 49202 ₽
Набор ОШС-ШЦ 0,1…3,2 сталь Набор ОШС-ШЦ 0,1…3,2 стальoshs-shc-0132-stal
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Сталь0,1…3,2 13390 ₽
Набор ОШС-ШЦ 0,1…3,2 алюминий Набор ОШС-ШЦ 0,1…3,2 алюминийoshs-shc-0132-alyuminiy
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Алюминий0,1…3,2 21424 ₽
Набор ОШС-ШЦ 0,1…3,2 латунь Набор ОШС-ШЦ 0,1…3,2 латуньoshs-shc-0132-latun
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Латунь0,1…3,2 21424 ₽
Набор ОШС-ШЦ 0,1…3,2 медь Набор ОШС-ШЦ 0,1…3,2 медьoshs-shc-0132-med
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Медь0,1…3,2 40706 ₽
Набор ОШС-ШЦ 0,1…3,2 чугун Набор ОШС-ШЦ 0,1…3,2 чугунoshs-shc-0132-chugun
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Чугун0,1…3,2 40706 ₽
Набор ОШС-ШЦ 0,16…0,8 сталь Набор ОШС-ШЦ 0,16…0,8 стальoshs-shc-01608-stal
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Сталь0,16…0,8 16185 ₽
Набор ОШС-ШЦ 0,16…0,8 алюминий Набор ОШС-ШЦ 0,16…0,8 алюминийoshs-shc-01608-alyuminiy
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Алюминий0,16…0,8 25896 ₽
Набор ОШС-ШЦ 0,16…0,8 латунь Набор ОШС-ШЦ 0,16…0,8 латуньoshs-shc-01608-latun
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Латунь0,16…0,8 25896 ₽
Набор ОШС-ШЦ 0,16…0,8 медь Набор ОШС-ШЦ 0,16…0,8 медьoshs-shc-01608-med
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Медь0,16…0,8 49202 ₽
Набор ОШС-ШЦ 0,16…0,8 чугун Набор ОШС-ШЦ 0,16…0,8 чугунoshs-shc-01608-chugun
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Чугун0,16…0,8 49202 ₽
Набор ОШС-ШЦ 0,16…5 сталь Набор ОШС-ШЦ 0,16…5 стальoshs-shc-0165-stal
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Сталь0,16…5 16185 ₽
Набор ОШС-ШЦ 0,16…5 алюминий Набор ОШС-ШЦ 0,16…5 алюминийoshs-shc-0165-alyuminiy
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Алюминий0,16…5 25896 ₽
Набор ОШС-ШЦ 0,16…5 латунь Набор ОШС-ШЦ 0,16…5 латуньoshs-shc-0165-latun
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Латунь0,16…5 25896 ₽
Набор ОШС-ШЦ 0,16…5 медь Набор ОШС-ШЦ 0,16…5 медьoshs-shc-0165-med
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Медь0,16…5 49202 ₽

Наведите на фото или нажмите его для увеличения. Подробные характеристики и исполнение — в карточке товара.

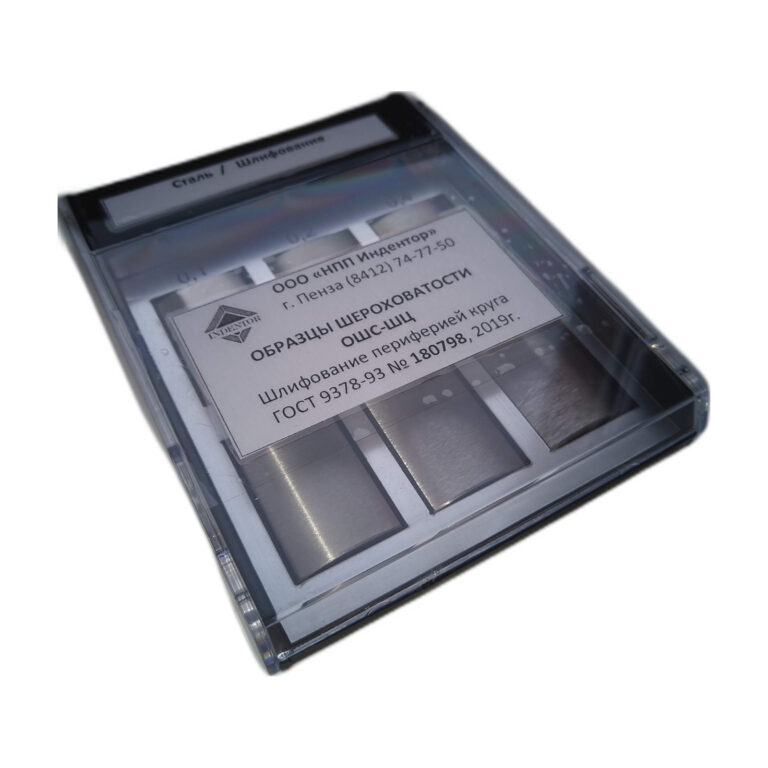

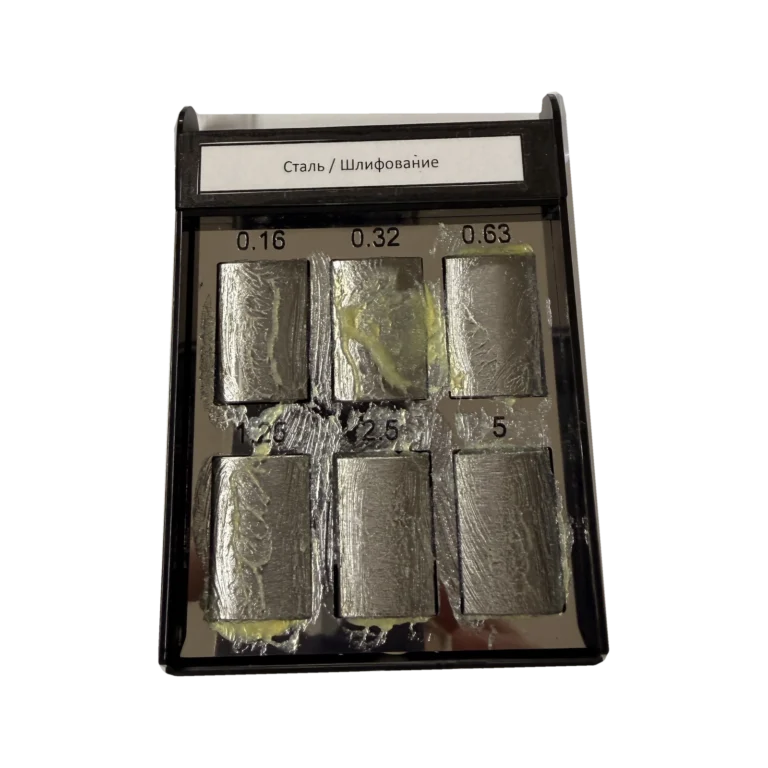

Набор ОШС-ШЦ (вид обработки ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА)

Представляет собой пластиковый футляр, в котором размещены несколько металлических пластинок, над каждой ячейкой с образцом указана его шероховатость. Стандартный диапазон шероховатости для «шлифования периферией круга» (Ra 0,1…3,2 мкм) включает в себя пластинки: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм (всего 6 шт. образцов). Есть так же наборы, которые включат в себя пластинки, изготовленные на шероховатость Rz, например, диапазон Rz 10…60 мкм включает в себя пластинки Rz 10; 20; 40; 60 мкм.

Возможно изготовление образцов на нестандартный ряд шероховатости.

Данные пластинки (образцы шероховатости поверхности) изготавливаются на нашем предприятии непосредственно на металлообрабатывающих станках и точно воспроизводят поверхность в соответствии с требуемым видом обработки.

Образцы шероховатости «шлифование периферией круга» имеют цилиндрическую выпуклую форму. При помощи ОШС в зависимости от имеющихся у заказчика задач, шероховатость может оцениваться по одному из параметров: по Ra или по Rz
Ra – это среднее арифметическое отклонение профиля
Rz – это высота неровностей профиля по десяти точкам
Условное обозначение набора образцов шероховатости сравнения должно содержать номинальное значение параметра шероховатости (диапазон и значение шероховатости каждой пластинки в наборе в микрометрах по Ra или по Rz), указание способа обработки (шлифование периферией круга ОШС-ШЦ), обозначение стандарта по которому изготовлены образцы (ГОСТ 9378-93) и указание материала, из которого должен быть изготовлен набор (сталь, алюминий, латунь, медь, титан, чугун).
Образцы укомплектованы паспортом изделия с отметкой ОТК, где указаны условия эксплуатации и хранения. Возможна комплектация наборов 4-мя образцами, а так же поставка отдельных образцов в индивидуальных футлярах.

Как выбрать образцы шероховатости ОШС-ШЦ

ОШС-ШЦ имеют цилиндрическую выпуклую форму. Набор Ra 0,4–3,2 содержит четыре номинала, а Ra 0,4–6,3 — шесть, включая 1,25 мкм. При выборе отличайте наружное шлифование ШЦ от внутреннего ШЦВ.

Сравнить составы ОШС-ШЦ в сводной таблице комплектаций. Цены и заказ конкретного исполнения доступны в каталоге выше и в карточках товаров.
