Шлифование ШЦВ

Вид обработки выбран. Уточните материал и диапазон шероховатости.

Найдено 58 · показано 25
ФотоМаркировка и состав набораМатериалДиапазонЦенаКорзина
Набор ОШС-ШЦВ 0,05…1,6 сталь Набор ОШС-ШЦВ 0,05…1,6 стальoshs-shcv-00516-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6 мкм
 Сталь0,05...1,6 21970 ₽
Набор ОШС-ШЦВ 0,05…3,2 сталь Набор ОШС-ШЦВ 0,05…3,2 стальoshs-shcv-00532-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Сталь0,05…3,2 25610 ₽
Набор ОШС-ШЦВ 0,05…6,3 сталь Набор ОШС-ШЦВ 0,05…6,3 стальoshs-shcv-00563-stal
В наборе: Ra 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,3 мкм
 Сталь0,05…6,3 27820 ₽
Набор ОШС-ШЦВ 0,1…3,2 сталь Набор ОШС-ШЦВ 0,1…3,2 стальoshs-shcv-0132-stal
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Сталь0,1…3,2 20930 ₽
Набор ОШС-ШЦВ 0,1…3,2 алюминий Набор ОШС-ШЦВ 0,1…3,2 алюминийoshs-shcv-0132-alyuminiy
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Алюминий0,1…3,2 31395 ₽
Набор ОШС-ШЦВ 0,1…3,2 латунь Набор ОШС-ШЦВ 0,1…3,2 латуньoshs-shcv-0132-latun
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Латунь0,1…3,2 31395 ₽
Набор ОШС-ШЦВ 0,1…3,2 медь Набор ОШС-ШЦВ 0,1…3,2 медьoshs-shcv-0132-med
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Медь0,1…3,2 50232 ₽
Набор ОШС-ШЦВ 0,1…3,2 чугун Набор ОШС-ШЦВ 0,1…3,2 чугунoshs-shcv-0132-chugun
В наборе: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм
 Чугун0,1…3,2 50232 ₽
Набор ОШС-ШЦВ 0,16…0,8 сталь Набор ОШС-ШЦВ 0,16…0,8 стальoshs-shcv-01608-stal
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Сталь0,16…0,8 22360 ₽
Набор ОШС-ШЦВ 0,16…0,8 алюминий Набор ОШС-ШЦВ 0,16…0,8 алюминийoshs-shcv-01608-alyuminiy
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Алюминий0,16…0,8 33540 ₽
Набор ОШС-ШЦВ 0,16…0,8 латунь Набор ОШС-ШЦВ 0,16…0,8 латуньoshs-shcv-01608-latun
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Латунь0,16…0,8 33540 ₽
Набор ОШС-ШЦВ 0,16…0,8 медь Набор ОШС-ШЦВ 0,16…0,8 медьoshs-shcv-01608-med
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Медь0,16…0,8 53664 ₽
Набор ОШС-ШЦВ 0,16…0,8 чугун Набор ОШС-ШЦВ 0,16…0,8 чугунoshs-shcv-01608-chugun
В наборе: Ra 0,16; 0,2; 0,32; 0,4; 0,63; 0,8 мкм
 Чугун0,16…0,8 53664 ₽
Набор ОШС-ШЦВ 0,16…5 сталь Набор ОШС-ШЦВ 0,16…5 стальoshs-shcv-0165-stal
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Сталь0,16…5 22360 ₽
Набор ОШС-ШЦВ 0,16…5 алюминий Набор ОШС-ШЦВ 0,16…5 алюминийoshs-shcv-0165-alyuminiy
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Алюминий0,16…5 33540 ₽
Набор ОШС-ШЦВ 0,16…5 латунь Набор ОШС-ШЦВ 0,16…5 латуньoshs-shcv-0165-latun
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Латунь0,16…5 33540 ₽
Набор ОШС-ШЦВ 0,16…5 медь Набор ОШС-ШЦВ 0,16…5 медьoshs-shcv-0165-med
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Медь0,16…5 53664 ₽
Набор ОШС-ШЦВ 0,16…5 чугун Набор ОШС-ШЦВ 0,16…5 чугунoshs-shcv-0165-chugun
В наборе: Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм
 Чугун0,16…5 53664 ₽
Набор ОШС-ШЦВ 0,32…1,6 сталь Набор ОШС-ШЦВ 0,32…1,6 стальoshs-shcv-03216-stal
В наборе: Ra 0,32; 0,4; 0,63; 0,8; 1,25; 1,6 мкм
 Сталь0,32…1,6 22360 ₽
Набор ОШС-ШЦВ 0,32…1,6 алюминий Набор ОШС-ШЦВ 0,32…1,6 алюминийoshs-shcv-03216-alyuminiy
В наборе: Ra 0,32; 0,4; 0,63; 0,8; 1,25; 1,6 мкм
 Алюминий0,32…1,6 33540 ₽
Набор ОШС-ШЦВ 0,32…1,6 латунь Набор ОШС-ШЦВ 0,32…1,6 латуньoshs-shcv-03216-latun
В наборе: Ra 0,32; 0,4; 0,63; 0,8; 1,25; 1,6 мкм
 Латунь0,32…1,6 33540 ₽
Набор ОШС-ШЦВ 0,32…1,6 медь Набор ОШС-ШЦВ 0,32…1,6 медьoshs-shcv-03216-med
В наборе: Ra 0,32; 0,4; 0,63; 0,8; 1,25; 1,6 мкм
 Медь0,32…1,6 53664 ₽
Набор ОШС-ШЦВ 0,32…1,6 чугун Набор ОШС-ШЦВ 0,32…1,6 чугунoshs-shcv-03216-chugun
В наборе: Ra 0,32; 0,4; 0,63; 0,8; 1,25; 1,6 мкм
 Чугун0,32…1,6 53664 ₽
Набор ОШС-ШЦВ 0,32…10 сталь Набор ОШС-ШЦВ 0,32…10 стальoshs-shcv-03210-stal
В наборе: Ra 0,32; 0,63; 1,25; 2,5; 5; 10 мкм
 Сталь0,32…10 22360 ₽
Набор ОШС-ШЦВ 0,32…10 алюминий Набор ОШС-ШЦВ 0,32…10 алюминийoshs-shcv-03210-alyuminiy
В наборе: Ra 0,32; 0,63; 1,25; 2,5; 5; 10 мкм
 Алюминий0,32…10 33540 ₽

Наведите на фото или нажмите его для увеличения. Подробные характеристики и исполнение — в карточке товара.

Набор ОШС-ШЦВ (вид обработки ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА)

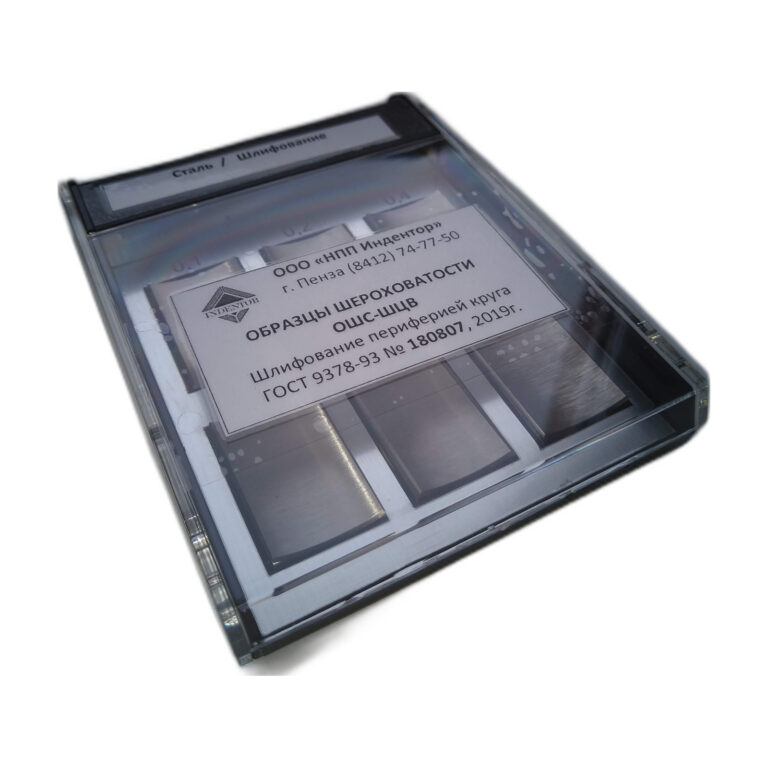

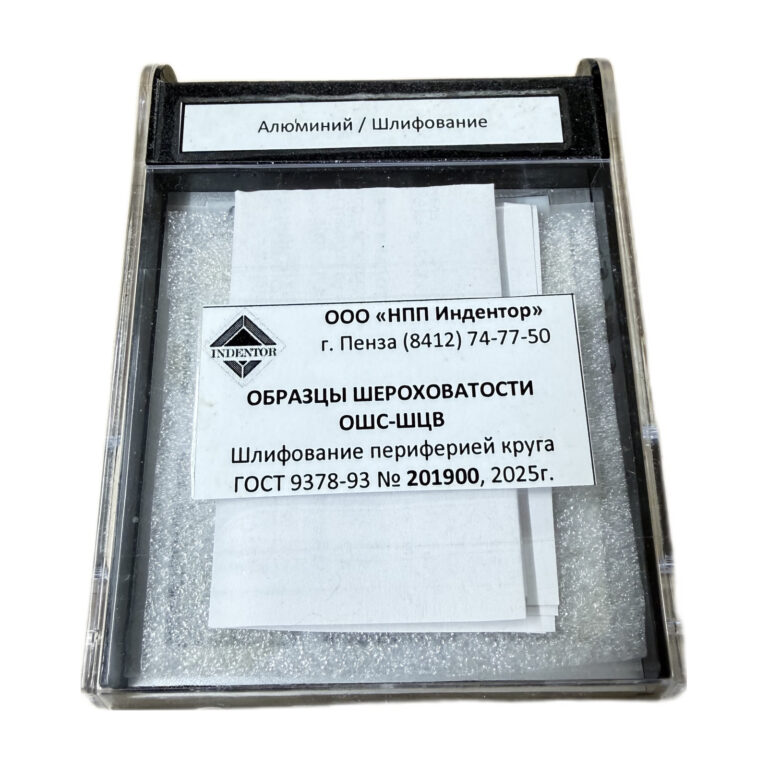

Представляет собой пластиковый футляр, в котором размещены несколько металлических пластинок, над каждой ячейкой с образцом указана его шероховатость. Стандартный диапазон шероховатости для «шлифования периферией круга» (Ra 0,1…3,2 мкм) включает в себя пластинки: Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм (всего 6 шт. образцов). Есть так же наборы, которые включат в себя пластинки, изготовленные на шероховатость Rz, например, диапазон Rz 10…60 мкм включает в себя пластинки Rz 10; 20; 40; 60 мкм.

Возможно изготовление образцов на нестандартный ряд шероховатости.

Данные пластинки (образцы шероховатости поверхности) изготавливаются на нашем предприятии непосредственно на металлообрабатывающих станках и точно воспроизводят поверхность в соответствии с требуемым видом обработки.

Образцы шероховатости «шлифование периферией круга» имеют цилиндрическую вогнутую форму. При помощи ОШС в зависимости от имеющихся у заказчика задач, шероховатость может оцениваться по одному из параметров: по Ra или по Rz
Ra – это среднее арифметическое отклонение профиля
Rz – это высота неровностей профиля по десяти точкам
Условное обозначение набора образцов шероховатости сравнения должно содержать номинальное значение параметра шероховатости (диапазон и значение шероховатости каждой пластинки в наборе в микрометрах по Ra или по Rz), указание способа обработки (шлифование периферией круга ОШС-ШЦВ), обозначение стандарта по которому изготовлены образцы (ГОСТ 9378-93) и указание материала, из которого должен быть изготовлен набор (сталь, алюминий, латунь, медь, титан, чугун).
Образцы укомплектованы паспортом изделия с отметкой ОТК, где указаны условия эксплуатации и хранения. Возможна комплектация наборов 4-мя образцами, а так же поставка отдельных образцов в индивидуальных футлярах.

Как выбрать образцы шероховатости ОШС-ШЦВ

ОШС-ШЦВ — цилиндрические вогнутые образцы для внутреннего шлифования. Набор Ra 0,4–3,2 содержит четыре номинала, а Ra 0,4–6,3 — шесть, включая 1,25 мкм. Подбирайте комплект по полному составу и вогнутой форме.

Сравнить составы ОШС-ШЦВ в сводной таблице комплектаций. Цены и заказ конкретного исполнения доступны в каталоге выше и в карточках товаров.
