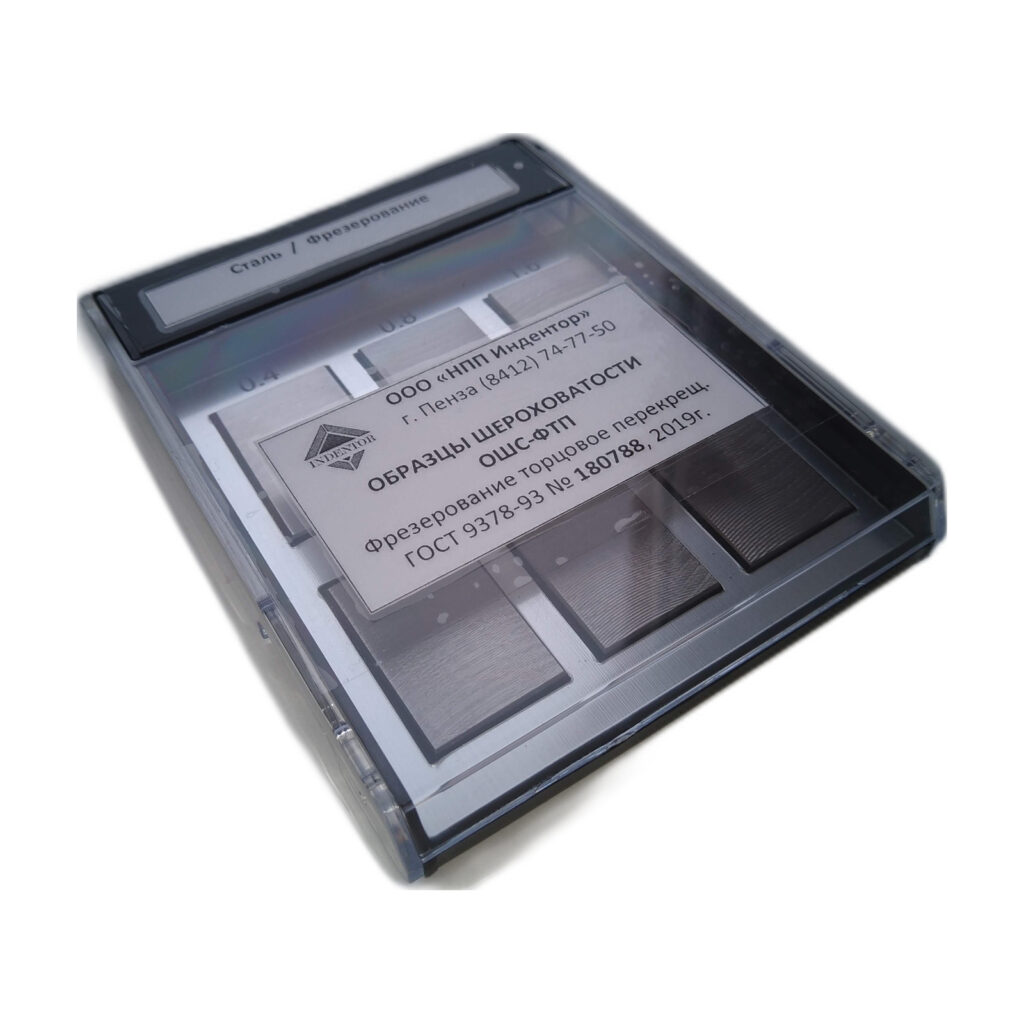

Наборы ОШС-ФТП

Наборы ОШС-ФТП выделены для торцового фрезерования с перекрещивающимися следами обработки. При выборе имеет значение не только число на маркировке, но и характер пересечения рисок на сравниваемых поверхностях.

ФТ и ФТП представлены в каталоге отдельно. Перед заказом сравните обозначение вида обработки в документации с описанием набора; одного слова «фрезерование» для выбора недостаточно.

Для чего используют ОШС-ФТП

Набор даёт поверхности для визуального и тактильного сравнения с деталью. Над каждым образцом указано значение шероховатости. Образцы можно использовать при подборе требуемой поверхности и обучении работе с обозначениями, а на производстве — в пределах принятого метода контроля.

При выборе сопоставляют способ обработки, форму поверхности и материал. Если совпадает только число Ra или Rz, этого недостаточно: рисунок неровностей и условия сравнения могут различаться. Образцы другого вида обработки не выбирают вместо нужных по сходству фотографии.

Как выбрать набор для рабочего места

Материал и форма поверхности

Сначала найдите в таблице исполнение для материала контролируемой детали. При одинаковом номинале разные металлы могут различаться по внешнему виду и ощущению при касании. Другой материал нельзя выбирать только потому, что нужного исполнения нет под рукой.

Форму образцов и исполнение проверяют по полному описанию строки и характеристикам товара. Для материала или комплектации, которых нет в таблице, направляют запрос изготовителю; наличие такого варианта нельзя предполагать по аналогии с соседними наборами.

Параметр Ra или Rz

Прочитайте обозначение параметра в чертеже и в маркировке набора. Ra и Rz описывают профиль разными способами; одинаковое число у них не означает одинаковую шероховатость. Если требование задано по Ra, сравнивайте с образцами по Ra. Значение Rz нельзя записывать как Ra или пересчитывать по одному постоянному коэффициенту для любой поверхности.

В строках со смешанным обозначением каждый перечень относится к своему параметру. Такие записи описывают состав набора, а не соответствие отдельных значений Ra и Rz.

Полный ряд номиналов

Крайние значения в названии показывают границы ряда. Они не означают, что внутри набора есть любое промежуточное значение. Выпишите номиналы из рабочих чертежей и сопоставьте их с перечнем образцов в выбранной строке.

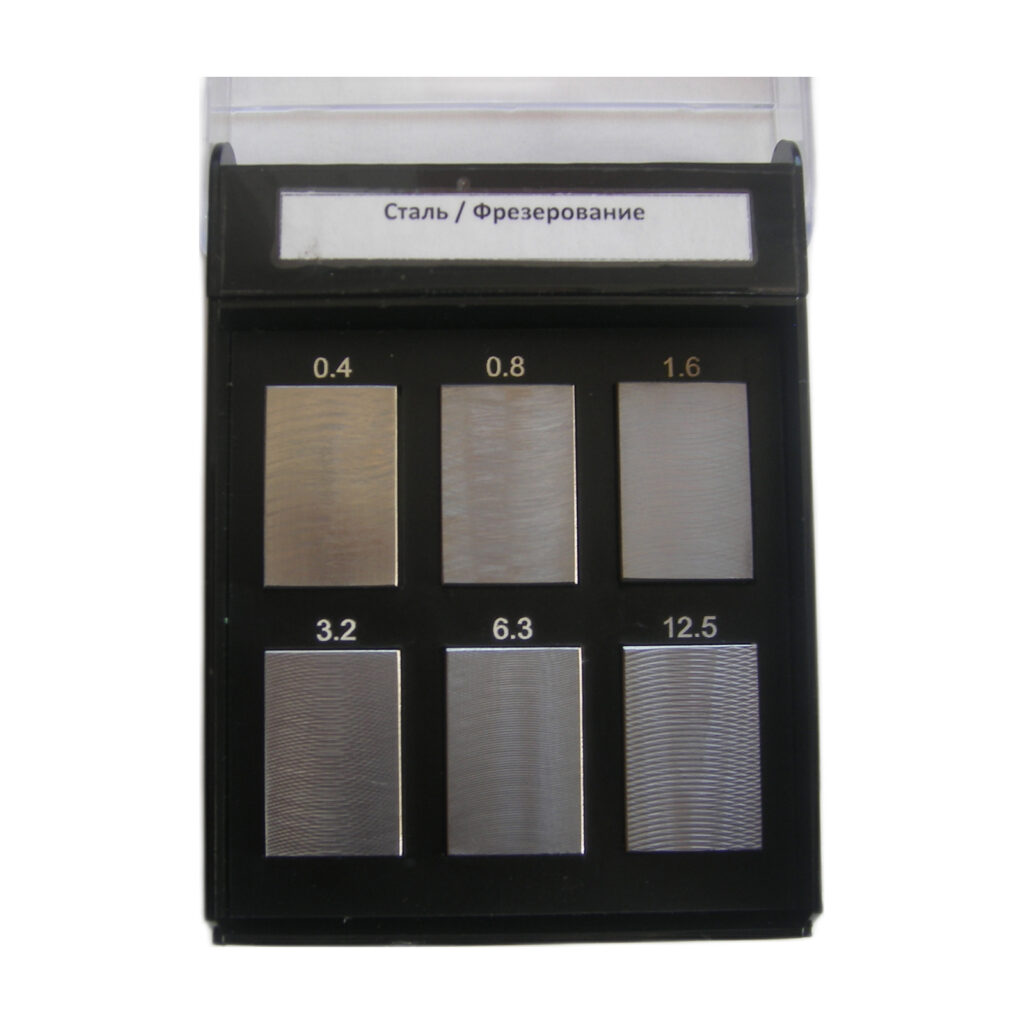

Например, ОШС-ФТП 0,4…12,5 содержит образцы со следующими значениями: Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм. Состав этого исполнения проверяют целиком, включая обозначение параметра.

Например, ОШС-ФТП 0,5…12,5 содержит образцы со следующими значениями: Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм. Состав этого исполнения проверяют целиком, включая обозначение параметра.

Если требуется различать близкие поверхности, убедитесь, что в наборе есть нужные отдельные ступени. Более широкий диапазон не обязательно даёт более подробный ряд в интересующей его части.

Таблица комплектаций ОШС-ФТП

Маркировки, полные составы и ссылки на исполнения приведены ниже. Выберите материал в соответствующем столбце, чтобы открыть карточку конкретного товара. На телефоне таблицу можно прокручивать вбок; составы и столбцы при этом не скрываются.

Таблица описывает исполнения изготовителя. Её не следует воспринимать как таблицу пересчёта параметров или полный нормативный ряд ГОСТ. Цену, комплектность и возможность поставки проверяют в карточке выбранного набора.

Как проводить сравнение

Сравнивают доступную поверхность после остановки оборудования. Стружку убирают подходящим инструментом; горячую деталь сначала охлаждают до безопасной температуры. Масло, загрязнения и остатки обработки не должны мешать осмотру и касанию.

1. Проверьте обозначение обработки и материал набора. Затем сверьте параметр и номинал над выбранным образцом.
2. Расположите образец рядом с деталью при одинаковом освещении. Сравнивайте поверхности при близком направлении света.
3. Рассмотрите несколько соседних ступеней, если они есть в наборе. При касании учитывайте направление рисок: движение вдоль них и поперёк даёт разные ощущения.
4. Оцените несколько участков детали. Отдельную царапину или вмятину рассматривайте отдельно от общего рельефа поверхности.
5. Если результат сомнителен либо документация требует числового измерения, примените предусмотренный метод инструментального контроля.

Что показывает сравнение и как хранить образцы

Образцы не выдают числового показания. Если поверхность кажется грубее одной ступени и глаже другой, точное промежуточное значение из этого не получают. Арифметическое усреднение двух номиналов не превращает визуальную оценку в измерение.

Сравнение шероховатости также не подтверждает размеры детали, отклонения формы или отсутствие всех поверхностных повреждений. Для приёмки следуют требованиям чертежа и принятой методике контроля. Возможность применения набора для конкретной операции проверяют по сопроводительным документам.

После работы образцы защищают от ударов, абразивной пыли, влаги и коррозии и убирают в предусмотренную упаковку. Рабочую поверхность нельзя самостоятельно зачищать или полировать: после этого изменится рельеф, предназначенный для сравнения. Уход и проверку состояния выполняют по документации изготовителя.

Что указать в заявке

Сообщите полную маркировку, материал и перечень нужных номиналов с обозначением Ra или Rz. Для нестандартного исполнения перечислите требования отдельно. Изготовитель представленных наборов — НПП Индентор, г. Пенза.

Техническая информация, ГОСТ и документы на продукцию

Основа статьи: действующая таблица и характеристики НПП Индентор; ГОСТ 9378-93. Определения Ra и Rz следует читать с учётом стандарта, указанного в документации на деталь.
