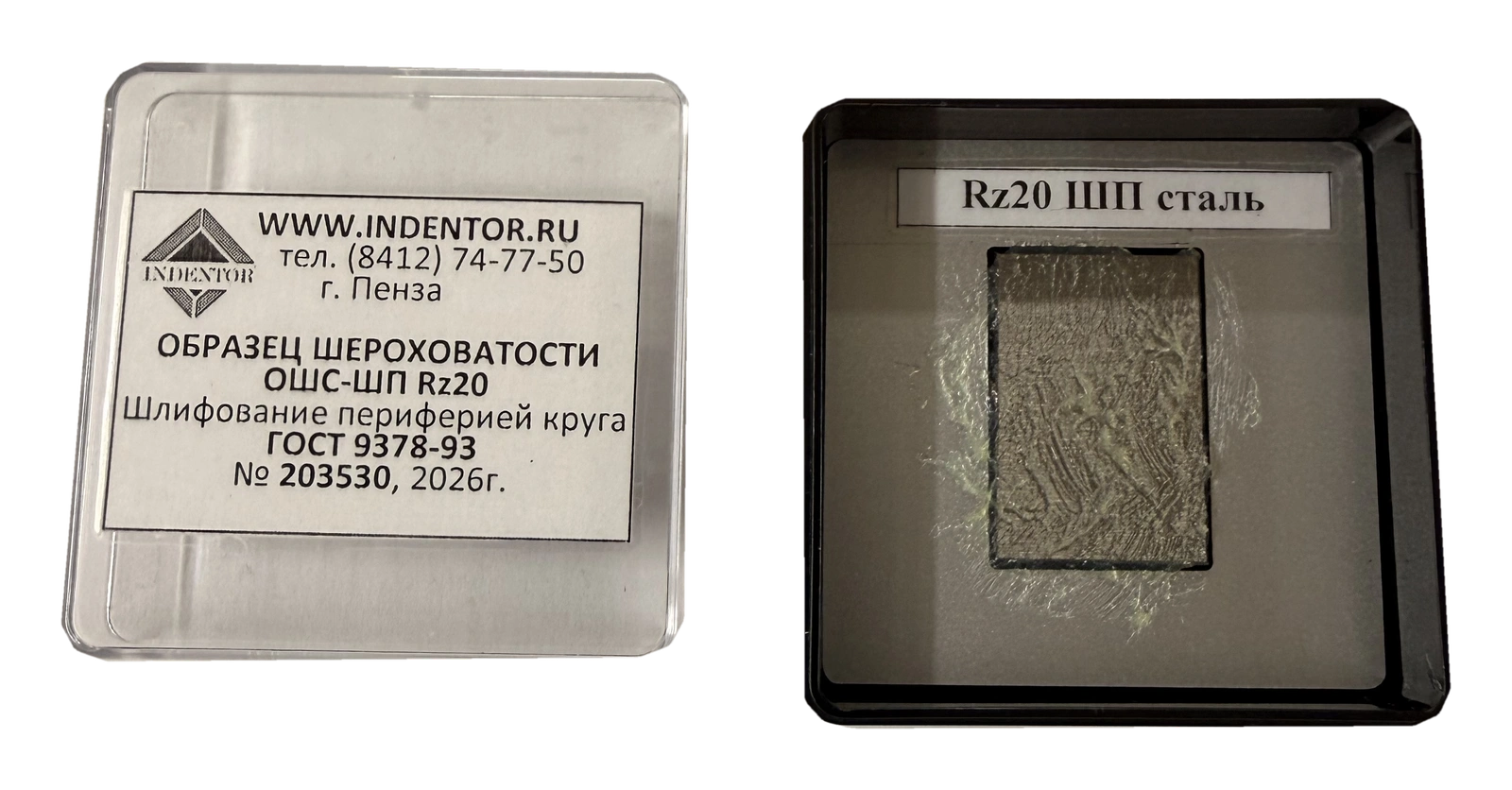

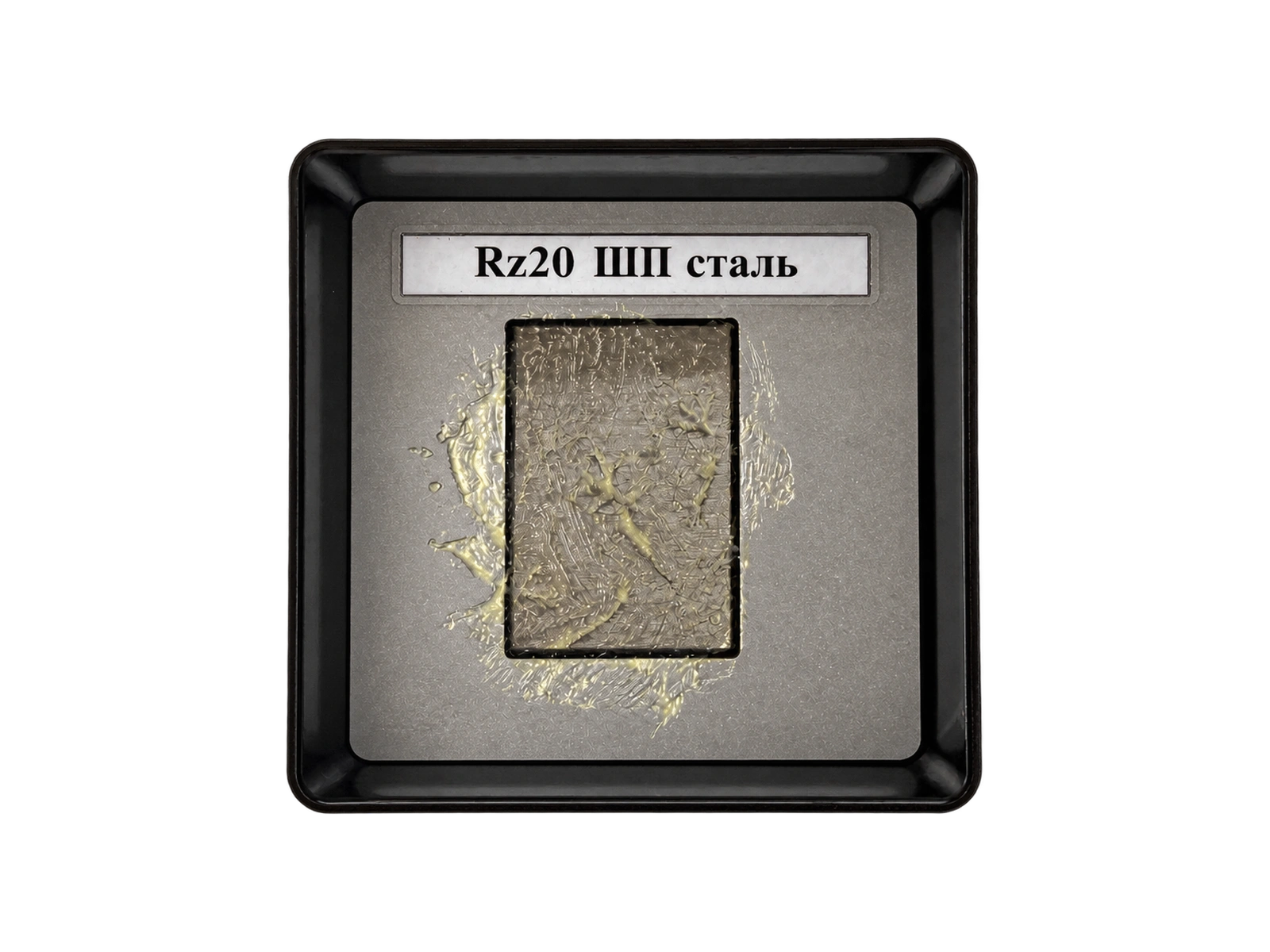

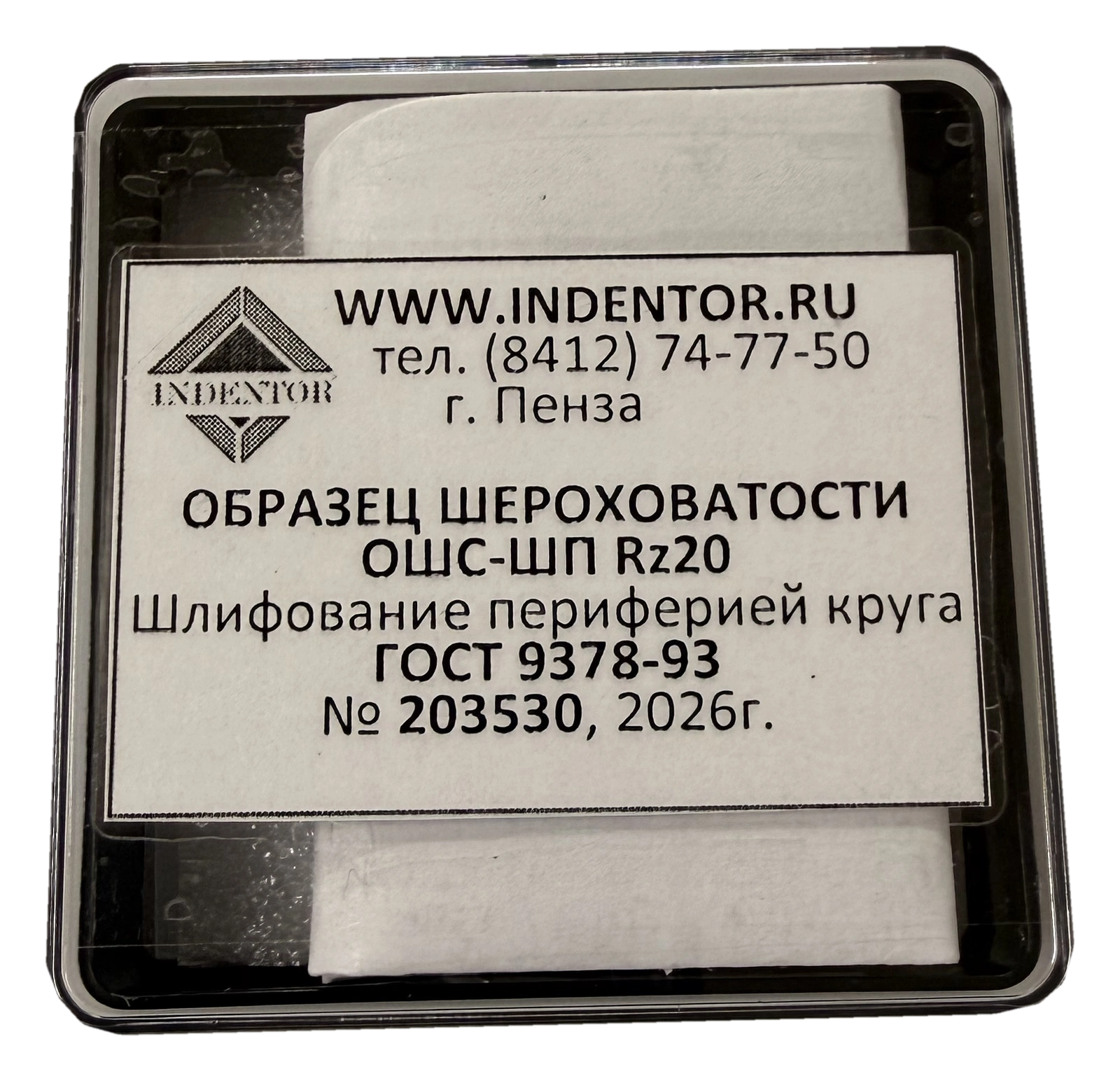

Образец ОШС-ШП Rz20 сталь

Назначение образцов шероховатости

Образцы шероховатости (далее по тексту — ОШС), изготовлены НПП Индентор г. Пенза по ГОСТ 9378-93. ОШС используются для контроля шероховатости поверхности металлических (в случае изготовления образцов из стали, алюминия, латуни, меди, титана, чугуна и других металлов) и не металлических (в случае изготовления образцов из фторопласта, капролона и других неметаллических материалов) деталей.

Для контроля поверхности (или поверхностей) изготавливаемого или готового изделия на соответствие требованиям конструкторской документации, используются образцы шероховатости. Контроль при помощи ОШС осуществляется методом визуального и тактильного сравнения (проводя поочерёдно ногтем или подушечкой пальцев, по образцу и по поверхности контролируемой детали). Образцы удобны для контроля труднодоступных мест деталей, а так же их удобно использовать для контроля изделий, установленных в станках и в приспособлениях во время между обработками. Образцы должны быть изготовлены из того же материала, что и контролируемое изделие.

Образцы используются конструкторами и технологами для выбора и указания шероховатости поверхностей в конструкторской и технологической документации, преподавателями и наставниками для обучения (как на предприятиях, так и в учебных заведениях).

Как пользоваться образцами шероховатости

Контроль шероховатости может быть осуществлен по параметру Ra (в случае, если ОШС изготовлены на параметр Ra) или по параметру Rz (в случае, если ОШС изготовлены на параметр Rz). Определение шероховатости контролируемой поверхности с образцом осуществляется путем визуально сравнения и на ощупь. Ощупывание производится ногтем или подушечкой пальца. При этом направление ощупывания должно быть перпендикулярно направлению бороздок, образующим шероховатость. Если шероховатость детали (и соответственно образца) не имеет направления, то направления ощупывания не имеет значения. Лучшие результаты сравнения достигаются при одновременном сравнении поверхности с тремя образцами: один образец с шероховатостью в два раза меньше, чем шероховатость контролируемой поверхности, второй образец с шероховатостью равной шероховатости контролируемой поверхности, и третий образец в два раза грубее шероховатости контролируемой поверхности.
