Набор ОШС-ШП Rz (20; 40; 60; 80) на пластине (исп. 2203)

Артикул: oshs-shp-Rz2080-2203-stal

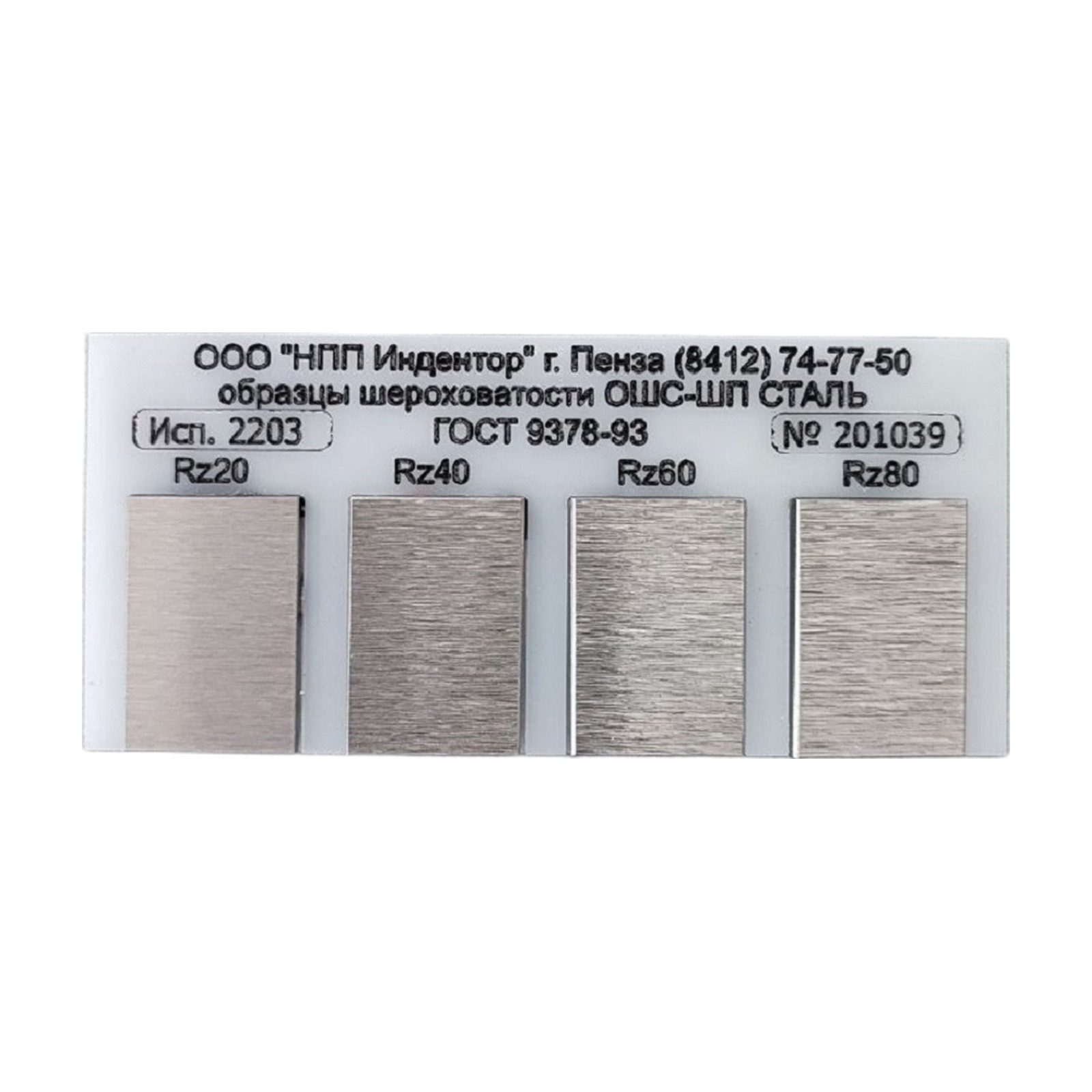

Набор образцов шероховатости ОШС-ШП — шлифование плоской поверхности, исполнение 2203

Набор образцов шероховатости ОШС-ШП Rz 20–80 мкм, исполнение 2203 для шлифования периферией круга.

  • Материал — сталь; 4 образца.

  • Состав: Rz 20; 40; 60; 80 мкм.

  • Плоские образцы 20×30 мм. Компактная пластина, маркировка на пластине.

Образцы шероховатости изготавливаются НПП Индентор согласно ГОСТ 9378-93

СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ Р №РОСС RU.АГ93.Н03349

10400 ₽

Работаем с юридическими лицами и ИП. Добавьте товар в корзину и отправьте заявку с реквизитами — менеджер проверит заявку и направит счёт.

Набор ОШС-ШП Rz (20; 40; 60; 80) на пластине (исп. 2203)

Набор содержит четыре плоских стальных образца размером 20×30 мм. Номинальные значения шероховатости — Rz 20; 40; 60; 80 мкм, вид обработки — шлифование периферией круга. Все образцы размещены на компактной пластине; обозначения шероховатости находятся на пластине рядом с соответствующими образцами.

Сравнение на одной пластине

Такое размещение позволяет сопоставить исследуемую поверхность со всеми образцами сразу и выбрать наиболее подходящий вариант. Ориентируйтесь на обозначение каждого образца, учитывая материал и способ обработки поверхности. Значения данного набора относятся к Rz; не заменяйте их значениями Ra.

Чем отличается конструкция

Исполнение 2203 представляет собой компактную пластину. В варианте 2201 предусмотрена пластина со смотровым окном, а в 2200 образцы 20×30 мм размещены в футляре с обозначениями на решётке. Вариант 3300 отличается образцами 30×40 мм в футляре и обозначениями на самих образцах. Поэтому диапазон Rz 20…80 следует сверять вместе с номером исполнения и размерами.

Перед заказом проверьте маркировку 2203, материал сталь и четыре номинала. Если требуется другая конструкция или материал, используйте соответствующую карточку из таблицы ниже и проверьте её характеристики. Исходное описание и таблица вариантов сохранены для сравнения исполнений.

Подбор и оформление заказа

Для оценки других значений шероховатости возможно использование, например, такого стандартного набора: ОШС-ШП Ra 0,1–3,2, сталь. Подбирайте образцы по материалу, форме, способу обработки и полному составу: одинаковые границы диапазона не означают одинаковое назначение.

Условия оформления и отгрузки приведены в разделе «Заказ и доставка», нормативные материалы — в разделе «Документация». При запросе укажите артикул выбранного набора и требуемые номиналы.

Вид обработки — ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА (ОШС-ШП) ГОСТ 9378-93

Набор ОШС-ШП Rz 20…80 исп. ИНДЕНТОР-ШП- 2203

Исполнение 2203: размеры образцов 20х30 мм, образцы расположены на компактной пластине, шероховатость образцов указывается над каждым образцом на пластине

Форма образцов плоская

В набор входят образцы: Rz 20; 40; 60; 80 мкм

Материал образцов — сталь



ВСЕ ВАРИАНТЫ ИСПОЛНЕНИЯ НАБОРОВ ОШС-ШП Rz 20…80:
Вариант изготовления Описание Материал
сталь алюминий латунь медь чугун
Исполнение 2200 Размеры образцов 20х30 мм, образцы расположены в футляре, шероховатость образцов указывается над каждым образцом на решетке Подробнее Подробнее Подробнее Подробнее Подробнее
Исполнение 2200-Rz/Ra Включает в себя образцы, которые одновременно подходят под параметры Rz и Ra

Размеры образцов 20х30 мм, образцы расположены в футляре, шероховатость образцов указывается над каждым образцом на решетке

 Подробнее — — — —
Исполнение 2201 Размеры образцов 20х30 мм, образцы расположены на пластине со смотровым окном, шероховатость образцов указывается над каждым образцом на пластине Подробнее — — — —
Исполнение 2203 Размеры образцов 20х30 мм, образцы расположены на компактной пластине, шероховатость образцов указывается над каждым образцом на пластине Подробнее — — — —
Исполнение 3300 Размеры образцов 30х40 мм, образцы расположены в футляре, шероховатость указывается на образцах Подробнее — — — —







Вид обработкиОШС-ШП
ДиапазонRz20…80
МатериалСталь
